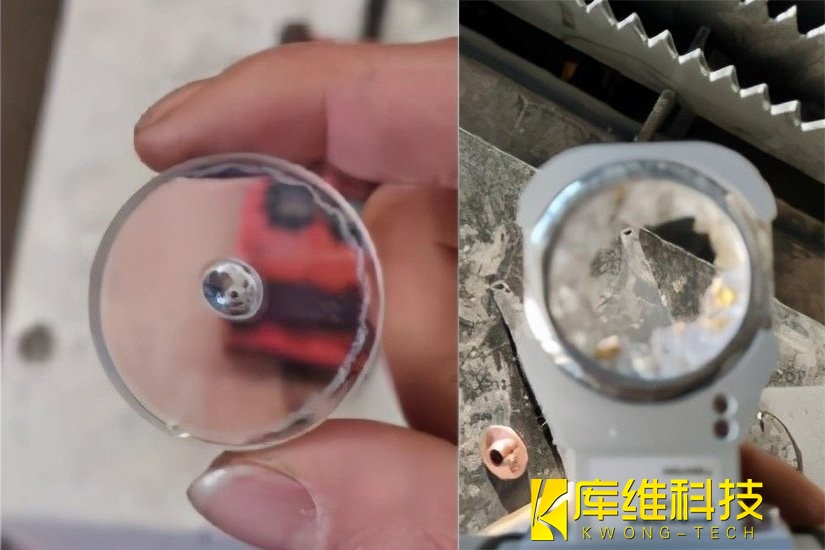

一臺1000W光纖激光切割機，正加工8mm碳鋼。操作工按下穿孔鍵，"啪"的一聲脆響，設備報警、功率歸零——保護鏡被高溫金屬渣擊穿，聚焦鏡也出現裂紋。換上新鏡片再試，依然切不透。這不是鏡片質量問題，而是一起典型的輔助氣體含水量超標引發的連鎖破壞。


車間維修順著直覺走——先查鏡片，再查光路，都沒找到根因。真正的線索藏在氣路上。

檢查發現，空壓機的 冷干機已經失效（壓縮機過載、冷媒不足，等于擺設），導致 downstream 的輔助氧氣里 夾帶了大量水分。管路接頭處甚至有明水滲出，儲氣罐排水閥長期未手動排放，管路里的液態水一路跟著氣體送到了切割頭。

連鎖反應是這樣的：

冷干機失效 → 氣體帶水 → 水分隨氧氣噴入切割區 → 遇高溫熔池瞬間汽化/飛濺 → 水汽+金屬渣反彈沾到保護鏡底面 → 鏡片表面形成水膜/污點 → 水膜對激光強烈吸收 → 局部溫度飆升 → 鍍膜燒蝕→ 鏡片被擊穿 → 鐵水和輻射反向上攻 → 聚焦鏡開裂。

同時管路積水導致氣壓不穩，穿孔階段該有的氧氣壓力頂不住，熔融鐵水沒能被及時吹出切縫，反而沿著噴嘴內壁倒灌回去——等于 熔池反向吞噬了切割頭內部。這就是換了新鏡片仍然切不透的原因：光路已經受損，焦點飄了。

很多人以為鏡片壞了就是"該換了"，卻忽略了：一片合格的硒化鋅（ZnSe）/熔融石英聚焦鏡對污染極度敏感，尤其是水分和油霧。

1、輔助氣體膨脹制冷：高壓氧氣經過噴嘴節流時會產生絕熱冷卻，溫降可達 20~40°C。如果氣體露點不夠低（冷干機失效時往往遠高于此），管路里的水蒸氣就在鏡片表面 直接凝結成水膜或微水滴。

2、水膜 = 能量陷阱：激光穿過鏡片時，哪怕微米級的水膜也會 強烈吸收紅外能量，局部溫度在毫秒級飆升。鍍膜一旦燒出一個凹坑，該點吸收率進一步升高，形成正反饋——50~100次脈沖內就會發展成災難性炸裂。

3、污染疊加飛濺 = 雙重打擊：穿孔階段本身就伴隨劇烈的金屬飛濺，如果保護鏡表面已經有水/臟污做"催化劑"，擊穿只是時間問題。

按激光設備廠商的規范要求，進入切割頭的輔助氣體潔凈度應符合 ISO 8573-1? 相應等級——壓力露點約 2~8°C 量級、過濾精度 0.01μm、殘油 ≤0.003ppm。冷干機罷工，這條底線直接崩掉。

1、掐斷水源：徹底排空儲氣罐積水，檢修/更換冷干機（濾芯+干燥劑+冷媒回路）

2、恢復光學校準：清潔光路準直鏡，更換聚焦鏡+保護鏡

3、防積水回流，降低人為疏忽概率：氣路末端加裝 自動實時排水閥?

4、讓隱患不再積累：建立制度，每日排水 + 每周查露點/濾芯壓差 + 每月記錄

實施后一周零復發，切割恢復正常，后續追蹤一個月內鏡片壽命回到正常消耗水平。

1、關注氣體露點，而非僅看出口壓力。 干燥器出口的露點傳感器讀數正常，不代表氣體到達切割頭時仍然干燥。氣體經過軟管、接頭時溫度可能進一步降低（絕熱冷卻可達20-40℃），露點超標的風險在切割頭處最高。

2、定期排空儲氣罐。 空壓機運行中不可避免產生冷凝水，建議每班至少排放一次。空氣質量一般的車間，氣路管壁內壁還會附著油膜和銹蝕顆粒，可定期用高純度無水乙醇沖洗管路。

3、更換鏡片前先"讀"舊鏡片。 保護鏡的損傷形態就是診斷數據——中心針尖狀凹坑指向飛濺物吸入，彌漫性霧化指向氣體冷凝，邊緣多點火痕指向光路偏移。直接扔掉舊鏡片，等于丟掉了排查線索。

4、建立噴嘴穿孔計數維護制。 碳鋼噴嘴在約2000次穿孔后內壁飛濺物堆積會顯著改變氣流，導致吹渣效率下降、反濺加劇。超過閾值不更換，鏡片損壞幾乎不可避免。



炸透鏡"聽起來是個光學問題，根子往往是氣源管理問題。? 下次你的切割頭"無緣無故"開始吃鏡片，別急著罵鏡片質量——先去機房看看儲氣罐底下，放一放水。
