水導激光精密加工：晶圓吸附盤外延架微結構加工案例

發布日期：2026-04-14 10:50 ????瀏覽量：

晶圓吸附盤作為半導體制造設備中的核心部件，承擔著在真空環境下穩定固定晶圓的關鍵任務。其表面分布的微米級結構直接影響著晶圓的平整度與溫度控制精度，對加工技術提出了極高的要求。本文以晶圓吸附盤的水導激光加工為例，探討這一技術在微結構制造中的應用價值。

一、加工難點分析

材料特性：高硬度陶瓷基復合材料，機械加工容易崩邊，常規激光加工會產生明顯的熱影響區，陶瓷這種硬脆材料對熱特別敏感，一旦局部過熱，微裂紋就會像蜘蛛網一樣蔓延。

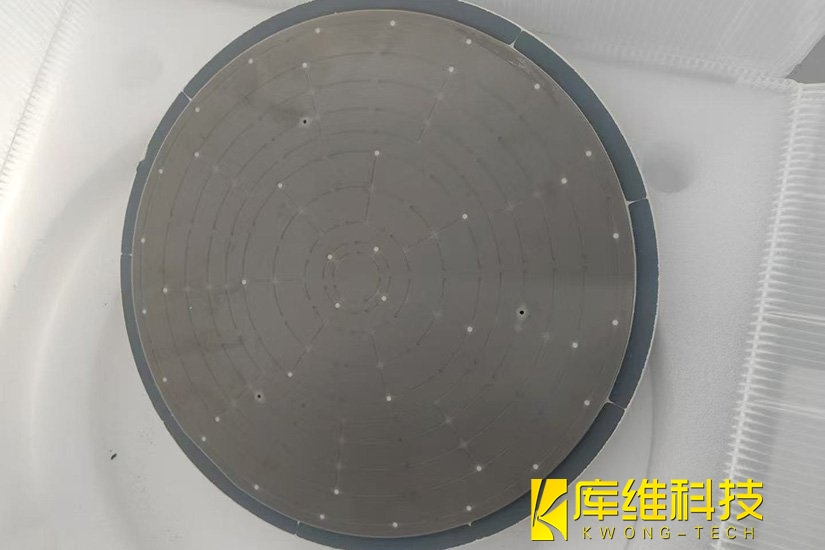

結構復雜度：盤面需要加工同心圓凹槽、12條等分輻射線，以及數十個不同規格的精密孔位——包括通孔、沉孔、螺紋孔等。部分孔徑僅為數百微米，深徑比要求高。

表面質量要求：半導體級應用要求加工表面粗糙度控制在亞微米級，且不允許存在重鑄層和微裂紋，這直接關系到后續的吸附性能和晶圓良率。

二、水導激光技術方案

針對上述難點，我們采用水導激光加工技術作為核心解決方案。該技術的原理是將激光束耦合至高壓微水射流中，利用水-氣界面的全反射效應，使激光能量被"約束"在直徑僅數十微米的水束內傳導，實現"以水為刃"的精密加工。

技術優勢：

1、近乎零熱影響：高速水射流在激光脈沖間隙將加工區域瞬間冷卻，熱影響區可控制在微米級，有效避免了傳統激光加工導致的熱裂紋和材料變性。

2、高效排屑與自清潔：水流的沖刷作用將熔融材料即時帶走，無需后續清理，加工面干凈無殘留。

3、長焦深加工能力：激光在水束中的有效傳輸距離可達數厘米，大幅提升了深孔加工的穩定性，切口錐度極小。

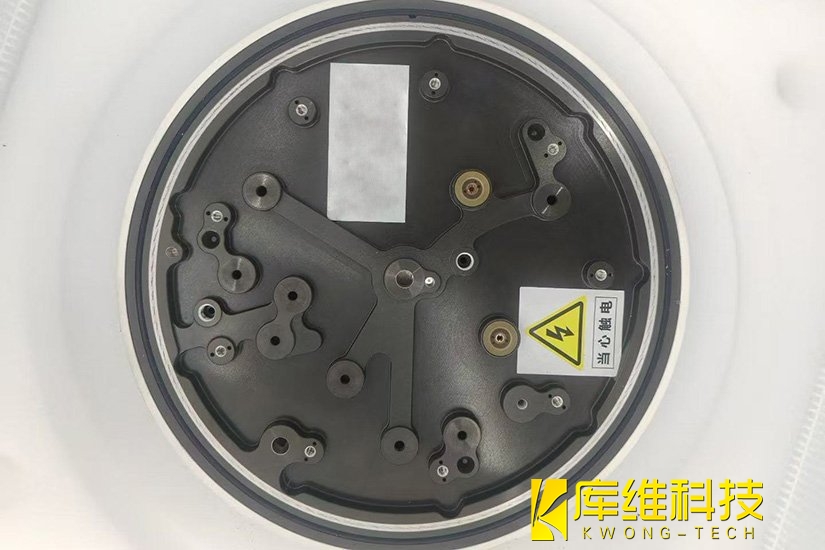

三、加工效果與驗證

同心圓凹槽深度一致性好，槽底粗糙度Ra < 0.5 μm

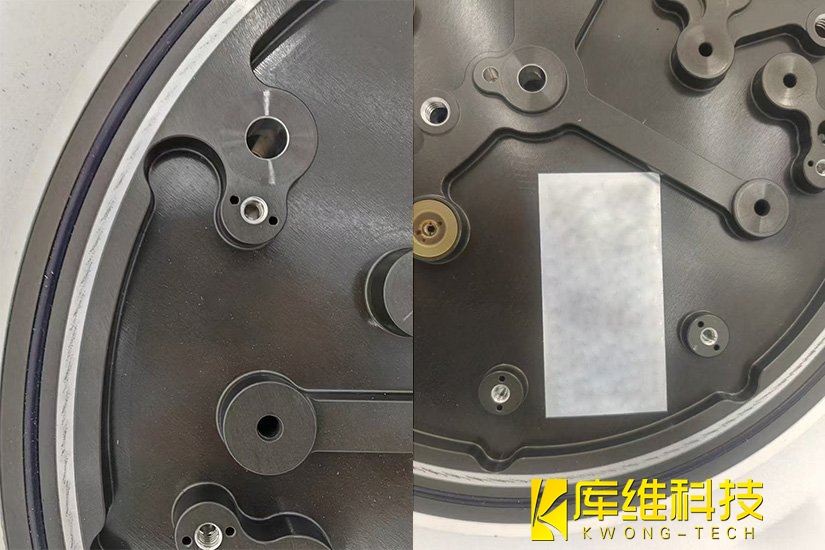

精密孔位邊緣整齊，無崩邊、無毛刺
螺紋孔加工精度滿足裝配要求，無需二次修整
整體加工效率較傳統方式提升約40%

水導激光加工技術在半導體核心部件制造領域具有顯著優勢。其"冷加工"特性有效解決了硬脆材料精密加工中的熱損傷難題，配合高效排屑機制，大幅提升了加工質量和效率。水導激光技術的應用，為打破國外技術壟斷、實現核心部件國產化提供了有力的工藝支撐。
