氮化硅陶瓷（Si?N?）因其高硬度、耐高溫、低熱膨脹系數等特性，被廣泛應用于航空航天軸承、精密傳動機構等高端領域。本次案例針對Φ2mm、厚度3mm的氮化硅陶瓷齒輪，采用水導激光加工技術，成功實現表面粗糙度Ra<0.2μm的精密加工要求，為微型陶瓷傳動部件的批量生產提供了可靠解決方案。
一、技術難點
-
材料特性挑戰：氮化硅陶瓷莫氏硬度達7級以上，脆性大，加工過程中極易產生微裂紋。微型齒輪齒形復雜，傳統加工方式難以保證齒面完整性和尺寸精度。
-
精度要求嚴苛：Φ2mm的微型齒輪對齒形精度、表面粗糙度要求極高，任何微小的熱變形或崩邊都會影響傳動性能和使用壽命。
-
良品率瓶頸：傳統加工方式良品率普遍低于90%，難以滿足規模化生產需求。
二、水導激光加工方案
1、加工工作原理
水導激光加工技術是一種混合加工方法，它將激光與“細如發絲”的水射流相結合，以類似于傳統光纖的方式通過全內反射精確引導激光束，水射流可以持續冷卻切割區域并有效地清除碎屑。作為一種“清潔、受控的冷激光技術”，水導激光加工技術解決了干式激光加工技術存在的重大問題，如熱損傷、污染、變形、碎屑沉積、氧化、微裂紋、錐度和精度低。
2、加工參數
針對Φ2mm×3mm氮化硅陶瓷齒輪的加工需求，我們采用了532nm綠光激光器配合50μm直徑水射流的工藝組合。激光脈沖寬度設為納秒級，功率密度精確控制在材料去除閾值附近，既保證足夠的蝕除效率，又避免過度的熱積累。
水壓設定為300bar，水流速度穩定在150m/s，確保水射流的層流狀態。加工過程中，平臺按照預設的齒輪輪廓軌跡運動，單次切縫寬度控制在80μm以內。為保證表面粗糙度達到Ra<0.2μm的嚴苛要求，我們采取了"淺切多遍"策略，每層去除厚度控制在20μm左右，并優化了激光重疊率，使接縫處平滑過渡。
整個加工過程無需冷卻液額外注入，水射流本身即起到冷卻、排屑的雙重作用，大幅簡化了工藝流程。與傳統金剛石磨削相比，加工效率提升5-8倍，且無刀具磨損問題。
3、智能工藝數據庫?
基于30余種陶瓷材料的加工數據庫，系統自動匹配最佳參數組合。例如，針對氮化硅陶瓷的“激光能量-進給速度”響應曲面模型，可將加工穩定性提升40%。
4、加工成果

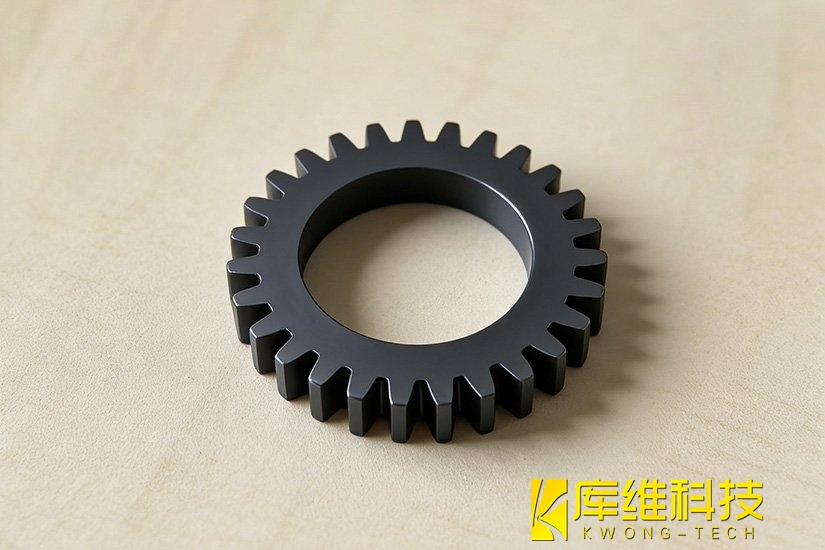

經過水導激光精密加工的氮化硅陶瓷齒輪，各項指標均達到或超過預期要求。齒輪輪廓清晰，齒形誤差控制在±2μm以內，遠優于傳統工藝的±10μm水平。關鍵的是，表面粗糙度實測值為Ra0.15-0.18μm，完全滿足Ra<0.2μm的設計要求。在顯微鏡下觀察齒輪邊緣完整，無崩邊、無微裂紋，齒面光滑完整。單件加工時間約3-5分鐘，適合批量生產
水導激光加工技術為硬脆材料的精密制造開辟了新路徑。本次氮化硅陶瓷齒輪加工案例的成功實施，不僅解決了傳統加工方式的技術瓶頸，更為微型陶瓷傳動部件的產業化應用奠定了堅實基礎。隨著技術的持續優化，水導激光將在更多高端制造領域展現其獨特價值。

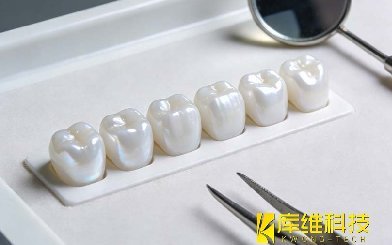

氧化鋯陶瓷加工崩邊率高？水導激光如何將崩邊率降至0.5%

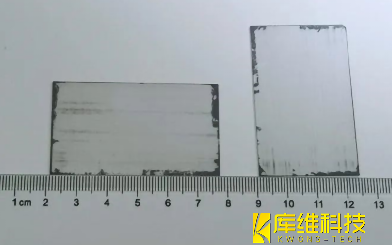

水導激光加工案例之金剛石散熱片切割
